У модели идеальная сетка, выверенные пропорции и дорогой шейдинг. Но она всё равно манекен: ни шагу не сделает, рукой не помашет. В 3D-графике двигается только то, у чего есть риг — виртуальный скелет с системой управления. Без него персонаж так и остаётся статичной скульптурой.
Разбираемся, что такое риггинг, из каких элементов он состоит, как собрать базовый скелет в Blender и что проверить, прежде чем отдавать модель в анимацию.
- Риггинг — создание скелета и системы управления для 3D-модели: кости задают каркас, контроллеры — управление, скиннинг связывает их с «телом».
- Ключевая пара механизмов — FK и IK: первый передаёт движение от плеча к кисти, второй позволяет двигать кисть, а локоть подстраивается сам.
- В Blender базовый риг собирается за три шага: Add → Armature, подгонка костей под суставы, привязка через Ctrl + P → With Automatic Weights.
- Готовый риг проверяют в Pose Mode и Weight Paint Mode; IK-цепочки держат в пределах 2–3 звеньев, лишние веса и кости убирают.
Что такое риггинг и зачем он нужен
Риггинг — это процесс создания «скелета» для 3D-модели, благодаря которому она может двигаться. В риге учитываются биологические и физические особенности строения тела: модель сначала собирают и разбирают на составные части — кисть, предплечье, плечо, — и только потом подходят к анимации.
Двигать эти части как вздумается нельзя. Рука должна сгибаться в локте, а не переламываться посередине предплечья. Риггинг — это последовательная расстановка костей и суставов, которая имитирует реальное движение максимально точно.
Из чего состоит риг
Риг — не одна кость, а система элементов, каждый из которых отвечает за свой тип движения.
| Элемент | Термин | За что отвечает |
|---|---|---|
| Кости | bones | Основа скелета: кости рук, ног, позвоночника и головы задают каркас, по которому движется модель |
| Суставы | joints | Соединяют кости и позволяют им вращаться относительно друг друга — колено сгибается за счёт сустава между бедром и голенью |
| Контроллеры | controls | Кружки, стрелки и кубы, которыми аниматор двигает кости, не редактируя их напрямую |
| Скиннинг | skinning | Привязка модели к костям: каждая точка «тела» закреплена за свою кость, чтобы кожа деформировалась естественно |
| Ограничения | constraints | Правила движения: запрет вращать колено вбок или, наоборот, заставить взгляд всегда следовать за объектом |
| Морфинг | blend shapes | Смена формы объекта: набор выражений лица — улыбка, удивление — с плавным переходом между ними |
Логика рига повторяет устройство живого организма. Скелет — опора: перед анимацией кости создаются в правильной последовательности и соединяются суставами. Дальше нужна «нервная система» — ею становятся контроллеры, через которые движение доходит до костей. И наконец, кости соединяются с «мясом» — самой моделью: правая рука крепится к правой, левая — к левой, строго в границах конечности, без выхода за края и лишних пустот.
Прямая и инверсная кинематика
Движение передаётся от родительской кости к дочерним: поворот плеча тянет за собой локоть и кисть. Удобно задавать размашистые дуги и общие позы.
Управление идёт «с конца»: достаточно переместить кисть — локоть и плечо подстроятся сами. Незаменимо, когда конечность должна встать на опору или взять предмет.
Хороший персонажный риг обычно совмещает оба режима: FK — для махов и пластичных линий, IK — для контакта с землёй и реквизитом. Переключение между ними настраивается заранее, до анимации.
Как сделать риггинг в Blender: три шага
Blender — бесплатный редактор 3D-графики, и для базового рига в нём нужно три действия.

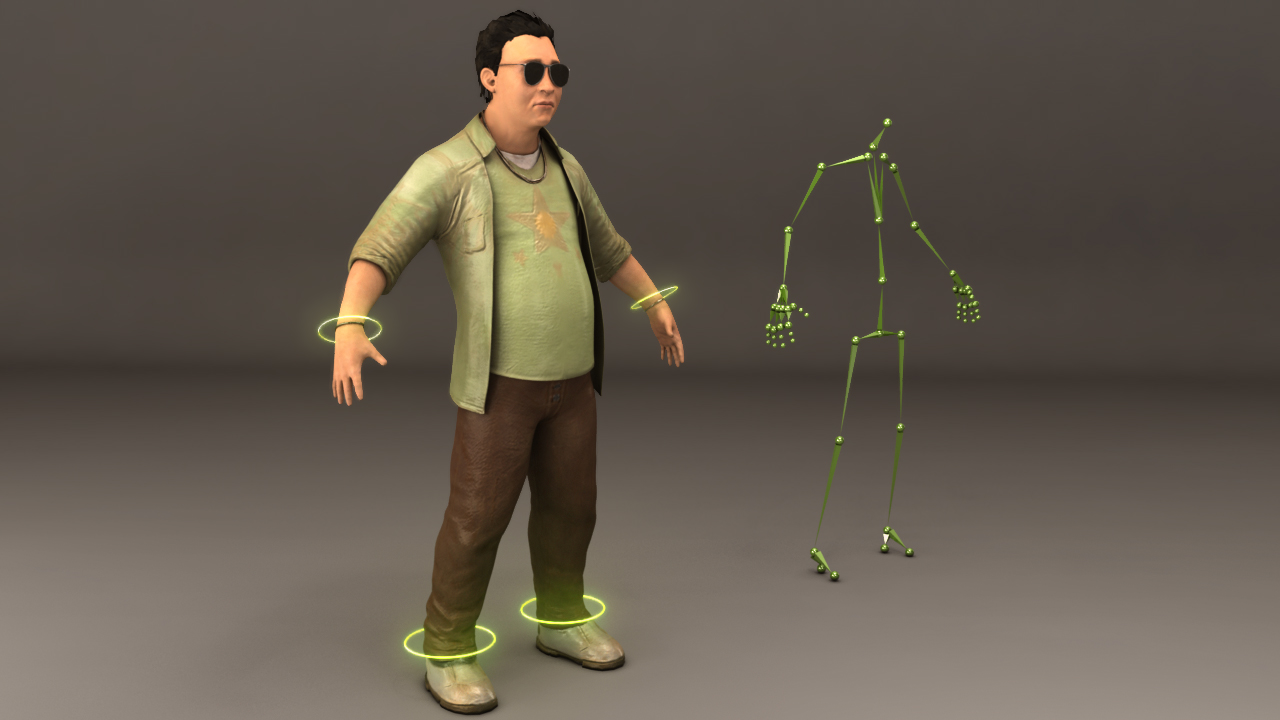

Шаг 1. Создайте арматуру
Выделите модель и сочетанием клавиш Shift + A вызовите меню Add → Armature. Blender предложит на выбор полноразмерный скелет человека, скелет животного, единичную кость или простую базовую конструкцию.
Шаг 2. Подгоните скелет под модель
Самая ювелирная часть работы. Кости должны лечь точно по суставам сгиба — иначе локти и колени будут гнуться не туда. В режиме Single Bone создайте одну кость и размножайте её клавишей E. Если выбрали вариант Human, на сцене появится полноразмерный метариг человека — лишние кости просто удалите.
Шаг 3. Привяжите модель к костям
Выделите модель и построенную арматуру и нажмите Ctrl + P — откроется меню Set Parent to. Выберите With Automatic Weights: Blender сам закрепит «тело» за костями и создаст контроллеры, через которые модель двигается связно и логично.
При привязке правая рука должна цепляться за правую кость, левая — за левую, строго в границах конечности. Вылезли за край или оставили пустоту — на этих местах модель порвётся при движении.
Как протестировать и оптимизировать риг
Риг почти никогда не получается с первого раза: какая-нибудь кость обязательно улетит не в ту сторону. Это нормально — возвращайтесь в Edit Mode и правьте позицию, направление и размер кости. А после сборки прогоните риг по чек-листу.
Проверка движений и скиннинга
- Переключитесь в Pose Mode и повращайте основные контроллеры — голову, руки, ноги, туловище. Кости должны двигаться естественно, без неожиданных деформаций.
- Выберите модель и включите Weight Paint Mode: проверьте, правильно ли распределены веса. Проблемные зоны поправьте кистями — они перебросят привязку точек к костям.
Проверка кинематики и ограничений
- Если используете IK, переместите контроллер конечности и убедитесь, что цепочка сгибается корректно. Заодно проверьте переключение между IK и FK, если оно настроено.
- Настройте Pole Target — направляющий объект, задающий корректное направление локтей и коленей.
- Проверьте ограничения вроде Copy Rotation и Limit Rotation: работают как задумано и не конфликтуют между собой.
Оптимизация
- Уберите лишние веса: инструмент Normalize All в Weight Paint Mode снимет перетяжки с ненужных костей.
- Сократите количество костей и контроллеров, если риг замедляет анимацию.
- Держите IK-цепочки в пределах 2–3 звеньев — например, бедро, голень, стопа. Более длинные цепи тянут производительность вниз.
- Убедитесь, что Pole Target не вызывает резких рывков в колене или локте.
- Для контроллеров включите Custom Shapes: круги для вращений и стрелки для перемещений читаются быстрее, чем голые кости. На слишком детализированной модели тестируйтесь через Proxy-объекты.
Где применяется риггинг
Риггят всё, что должно двигаться: героев мультфильмов и кино, персонажей видеоигр, модели для рекламных роликов. И везде за видимым движением стоит тот же стек — скелет, контроллеры, скиннинг.
В пайплайне motion capture риг получает особую роль: на него ретаргетится запись с реального актёра. Чем логичнее собран скелет, тем чище ложатся данные захвата и тем меньше правок после съёмки.
Риггинг — не про кости, а про управление: скелет лишь носитель, ценность рига в том, насколько удобно и предсказуемо им пользуются аниматоры. Критерий готовности простой: двигаете контроллеры — получаете естественную позу без спешной правки весов на ходу.
