Долгие годы motion capture ассоциировался с оптической студией: десятки камер по периметру, маркеры на теле актёра, строгие лабораторные условия и часы калибровки. Любое отклонение — блик, перекрытие маркера, отражение — грозило испортить дубль. Xsens выбрала другой путь: вместо камер — инерциальные датчики, вместо студии — любая локация. И этот путь сделал захват движения по-настоящему мобильным.
Технологическое ядро: не просто IMU
Частая ошибка — воспринимать костюмы Xsens как набор гироскопов и акселерометров. На аппаратном уровне каждый сенсор (MTx, MTw, MTi) действительно представляет собой миниатюрный IMU — инерциальный измерительный модуль с 3D-акселерометром, 3D-гироскопом и 3D-магнитометром. Но настоящая ценность Xsens — в проприетарном алгоритмическом обеспечении, которое превращает сырые данные датчиков в осмысленную позу скелета.
Фильтр Калмана Xsens (XKF)
Ядро системы — каскадный фильтр Калмана, работающий на частоте до 1 кГц в зависимости от модели. Его задача — стабилизировать ориентацию каждого сенсора. Проблема дрейфа гироскопа, характерная для дешёвых IMU, решается постоянной коррекцией: вектор гравитации с акселерометра и вектор магнитного поля Земли с магнитометра непрерывно подправляют показания гироскопа. Это подавляет интеграционный дрейф и даёт стабильный угол в глобальной системе координат.
Биомеханическая модель (MVN Engine)

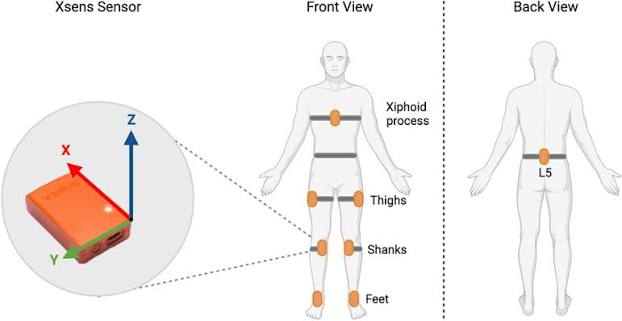

ПО Xsens MVN Animate и MVN Analyze работает не с абстрактными точками в пространстве, а с жёсткой скелетной моделью человека. Перед началом работы система проводит калибровку (N-pose / Walk-pose), определяя относительные смещения сенсоров относительно костных структур. Дальше кинематическая цепь решается в реальном времени: ПО знает, что коленный сустав имеет конкретное число степеней свободы, и физически ограничивает «вывихи» конечностей, которые могли бы возникнуть из-за магнитных аномалий.
Борьба с магнитными искажениями
Главный враг инерциальных систем — искажение магнитного поля: ферромагнетики, проводка, железобетон. Xsens решает это через Active Magnetic Mapping и физически корректную модель скелета. Если магнитный вектор противоречит данным гироскопа и физике тела, алгоритм игнорирует его, полагаясь на инерциальную навигацию до стабилизации обстановки.
Аппаратная архитектура: от Lycra до IP67

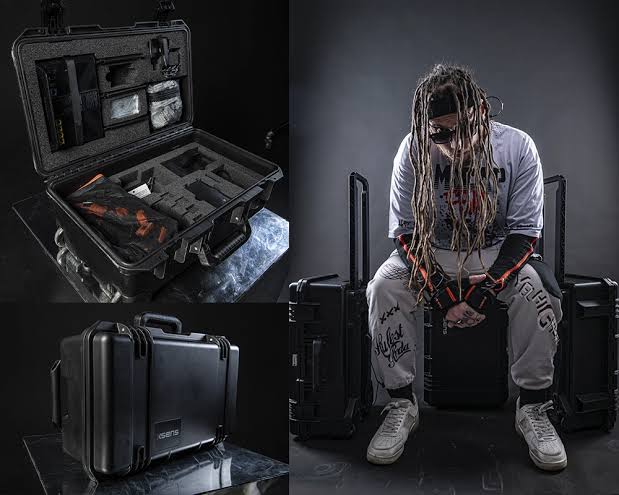

Флагманский продукт — Xsens MVN Link и его беспроводной предшественник MVN Awinda. Это не просто датчики, а полноценная носимая вычислительная сеть.
- Топология. В версии Link датчики соединены проводной шиной к центральному хабу (Bodypack) на поясе — это гарантирует нулевую потерю пакетов и минимальную задержку. Awinda использует собственный протокол синхронизации по радиоканалу, обеспечивая точность синхронизации между датчиками до 10 микросекунд.
- Частота дискретизации. Данные инерциальных датчиков снимаются на частоте 1000 Гц, а выходной поток поз скелета выдаётся на 240 Гц. Это позволяет захватывать быстрые ударные движения, бокс или спринт без эффекта «смазывания».
- Автономность. Встроенная память Bodypack позволяет писать данные офлайн в течение 12+ часов — система незаменима для полевых работ, где ноутбук недоступен.
Сферы применения: где точность решает
Переход от «игрушки для аниматоров» к профессиональному инструменту произошёл благодаря ориентации Xsens на инженерные и биомеханические задачи.
Промышленная эргономика и Digital Human Modeling
В автомобилестроении (BMW, Ford) и авиастроении (Airbus) Xsens используется для верификации цифровых манекенов (RAMSIS, Jack). Инженер надевает костюм и выполняет операцию сборки в физическом прототипе или макете. Данные углов суставов в реальном времени сравниваются с расчётными данными симуляции — это позволяет выявить зоны, где оператор испытывает перегрузку поясницы или плечевого пояса задолго до запуска конвейера.
Биомеханика и клинический анализ походки
В отличие от стационарных лабораторий с силовыми платформами, Xsens позволяет анализировать походку пациента в естественной среде — на лестнице, на улице. Система выдаёт не только кинематику (углы, скорости, ускорения), но и, благодаря моделям масс-инерционных характеристик сегментов, расчёт моментов сил в суставах (Inverse Dynamics). Это стандарт де-факто для полевых исследований в спортивной науке и реабилитации.
VFX и виртуальное производство
Здесь преимущество Xsens перед оптикой очевидно: отсутствие затрат на студию захвата. Актёр может находиться в любом павильоне или на натуре, а режиссёр видит анимацию в реальном времени в Unreal Engine или MotionBuilder. Благодаря этому Xsens стал стандартом для превизуализации (Previs) в Голливуде.
Ограничения метода
Профессионал должен понимать пределы применимости. Инерциальные системы Xsens отлично измеряют относительные углы, но вычисление глобальной позиции тела в пространстве — слабое место. Позиция таза рассчитывается через двойное интегрирование ускорений или кинематические цепочки контакта стоп. Накопление ошибки позиции (positional drift) неизбежно при длительных перемещениях без коррекции.
Xsens решает это гибридными сетапами (Xsens + HTC Lighthouse или камеры глубины), но в чистом виде для задач, где критичен каждый сантиметр глобальной траектории, оптика всё ещё предпочтительнее.
Инерциальный mocap — не универсальная замена оптике. Он выигрывает в мобильности и скорости развёртывания, но проигрывает в точности глобальной позиции при длительных перемещениях. Выбор зависит от задачи: скорость и выезд на локацию — инерциалка, чистота контакта с полом и сложные взаимодействия — оптика.
История компании: хроника инерциальной революции
Путь Xsens — классический пример того, как университетские исследования в области авионики и навигации превратились в глобальный стандарт индустрии развлечений и эргономики.
Xsens сегодня: платформа, а не костюмы
Сегодня Xsens — это не просто костюмы для аниматоров, а платформа для нескольких направлений:
- Цифровизация рабочих мест. Xsens DOT — носимые мини-сенсоры для лонгитюдного мониторинга рабочих на заводах.
- Автопилоты. Инерциальные модули серий MTi 600/700 используются как резервные навигационные системы в беспилотниках и автономном транспорте, где отказ GPS не должен приводить к потере ориентации.
- Метавселенная и виртуальные аватары. Технологии Xsens анимируют аватаров в реальном времени с точностью, недоступной веб-камерам.
Где это работает: известные продакшены
Продукция Xsens широко используется в кино, играх, live-мероприятиях и рекламе. Среди известных проектов, созданных с её помощью:
- Baldur's Gate 3
- The Mandalorian
- Stranger Things 3
- Westworld (сезон 3)
- Avengers: Infinity War
- Black Panther
- Thor: Ragnarok
- Batman vs. Superman: Dawn of Justice
- Ant-Man
- FIFA 16
- Just Cause 3
- Lyle, Lyle, Crocodile
Итог
Xsens превратила захват движения из студийного ритуала в утилитарный инженерный инструмент. Её сила не столько в «железе», сколько в бесшовной интеграции инерциальных данных с биомеханически валидной моделью скелета. Это система, которая уважает физику человеческого тела и математику фильтрации сигналов, — и именно поэтому её выбирают профессионалы, которым нужны надёжные данные, а не просто красивая картинка.
- Сила Xsens — не в датчиках, а в алгоритмах: каскадный фильтр Калмана (XKF) и биомеханическая модель скелета превращают сырые данные IMU в осмысленную позу.
- Борьба с магнитными искажениями через Active Magnetic Mapping и физически корректную модель скелета — ключ к стабильности в полевых условиях.
- Аппаратная архитектура (MVN Link / Awinda) даёт 1000 Гц опроса, 240 Гц выходного потока и до 12+ часов автономной записи.
- Xsens применяется в промышленной эргономике, клиническом анализе походки и VFX — везде, где нужна мобильность без потери точности.
- Главное ограничение — дрейф глобальной позиции при длительных перемещениях; для задач с критичной траекторией оптика всё ещё предпочтительнее.
- История Xsens — путь от университетского спин-оффа до стандарта индустрии: от MARG-сенсоров к MVN, Movella и обратно к бренду Xsens.
Если вам нужна скорость и выезд на локацию — начинайте с инерциалки. Если критична чистота контакта с полом и сложные взаимодействия — закладывайте оптику и время на площадку. Универсального «лучшего mocap» нет; есть лучший под ваш пайплайн.
