Перед тем как приступить к захвату движений, важно правильно подготовить оборудование. Этот гайд проведёт тебя через все этапы — от зарядки трекеров до финального экспорта анимации. Следуй шагам по порядку, чтобы получить чистые данные без пересъёмок.
- Как правильно надеть и закрепить костюм MVN Link с 17 трекерами
- Настройка сети и подключение к ПО MVN для захвата
- Пошаговая инструкция по калибровке: N-pose, движение, «восьмёрка»
- Финализация: HD Reprocess и экспорт в FBX, MVNX и другие форматы
Питание и подготовка

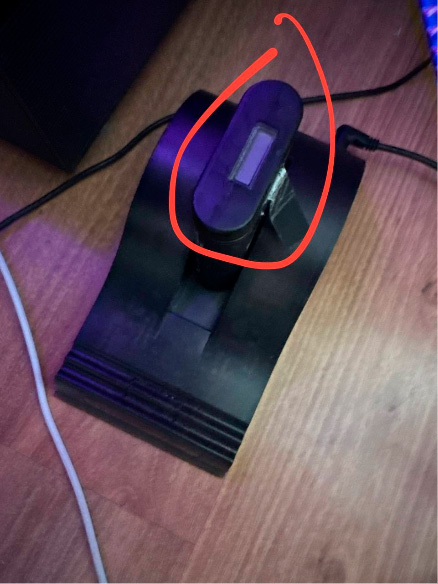

Убедись, что все трекеры и Body Pack полностью заряжены. Недостаточный заряд может привести к потере данных во время съёмки.

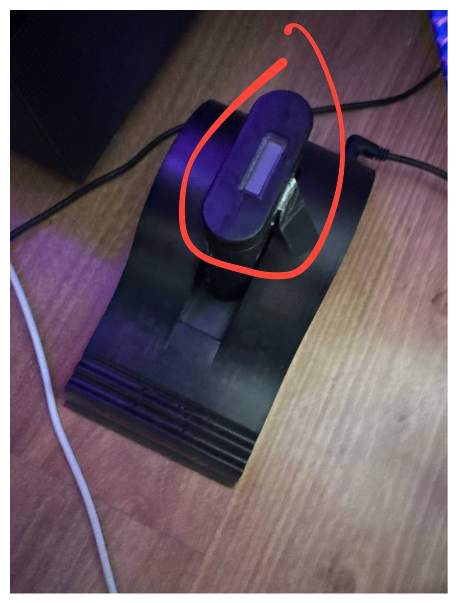

Начинай зарядку всех компонентов за 2–3 часа до съёмки. Индикаторы на трекерах горят красным во время зарядки и гаснут после полного заряда.
Экипировка (MVN Link)

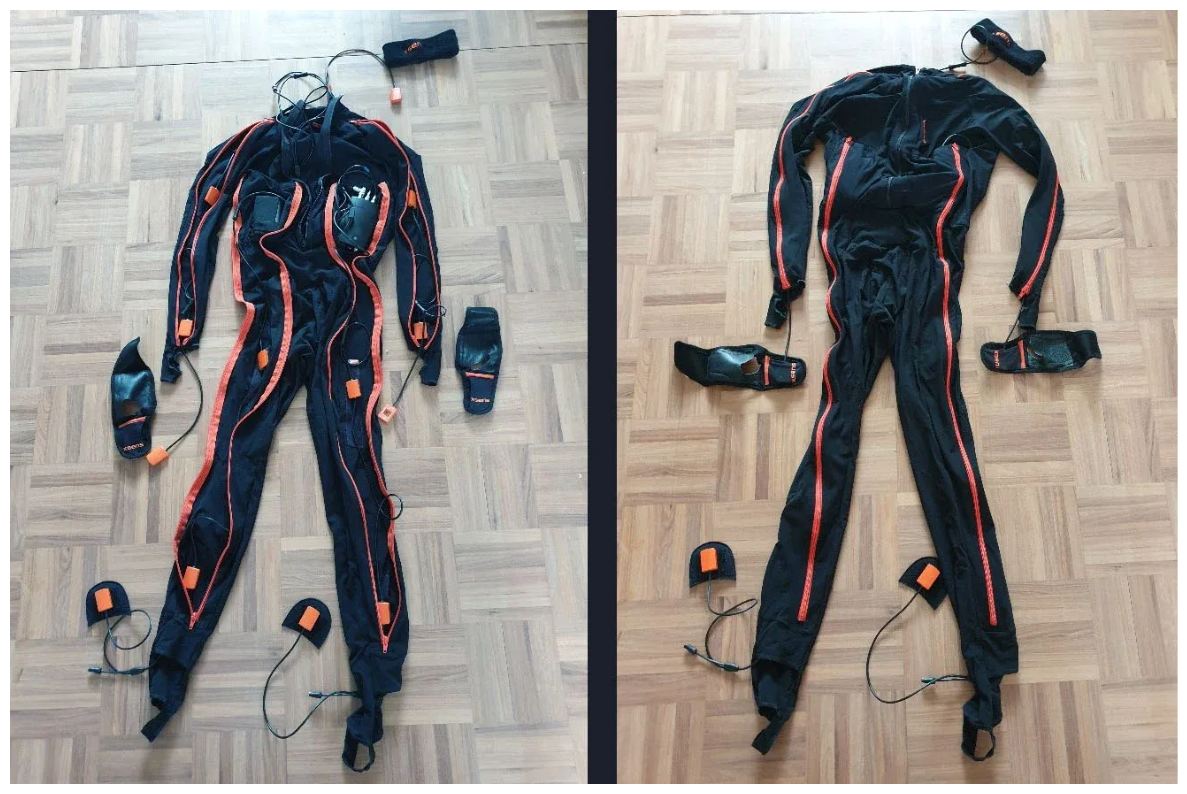

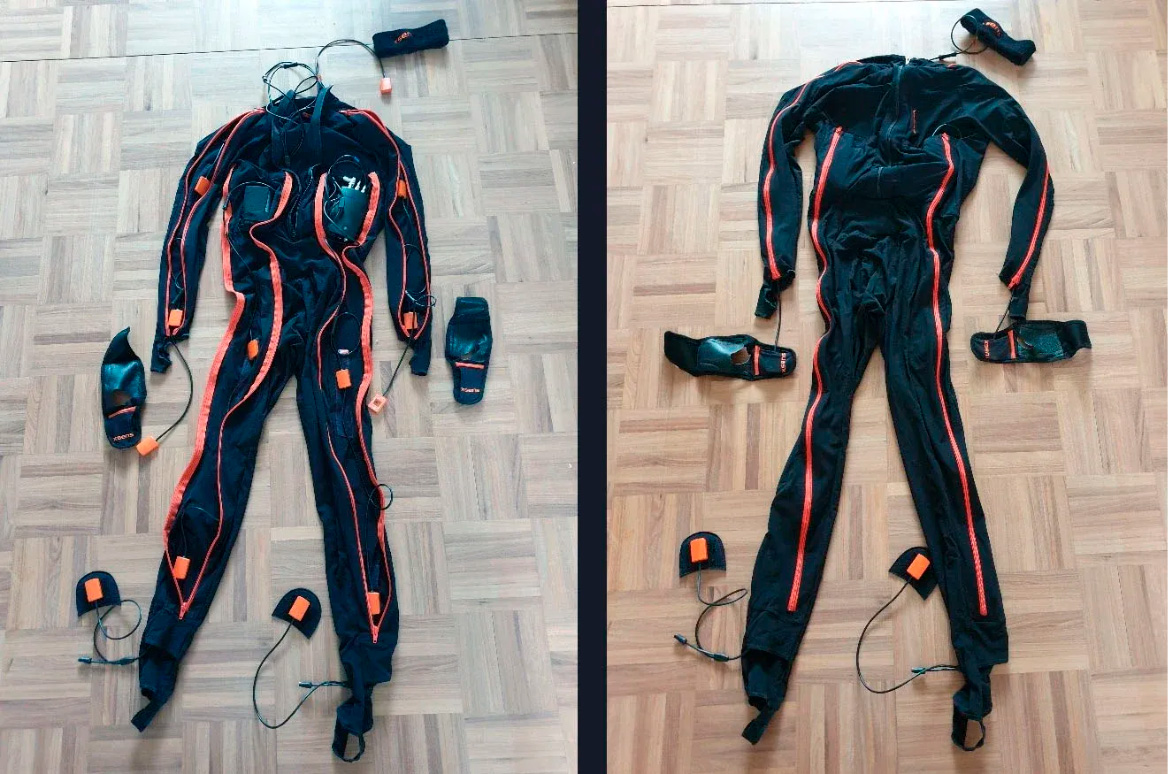

Разложи костюм на ровной поверхности и расстегни все молнии. Это упростит доступ к липучкам для трекеров.

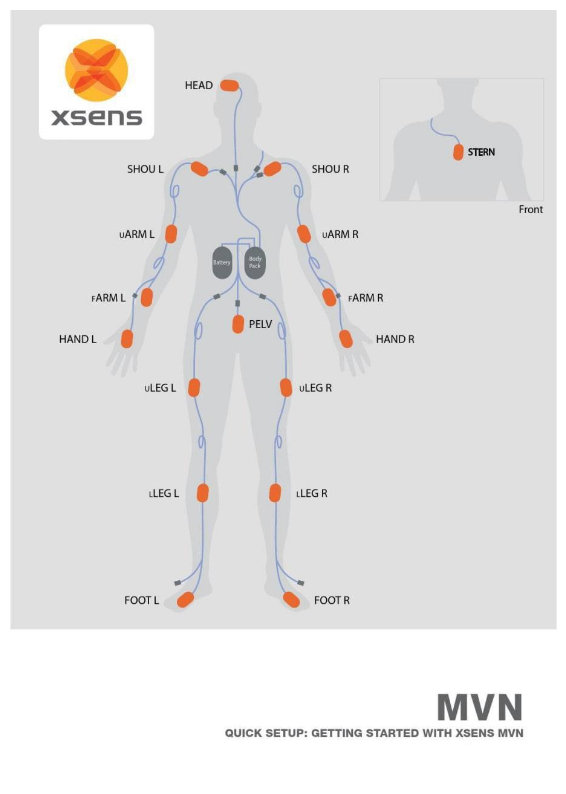

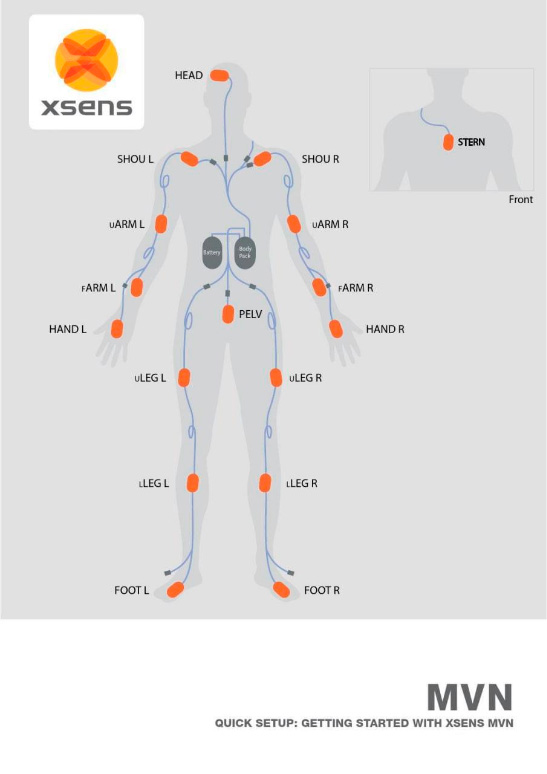

Размести все 17 трекеров на правильные липучки до того, как наденешь костюм. Это ключевой момент — после надевания добраться до некоторых липучек будет невозможно.

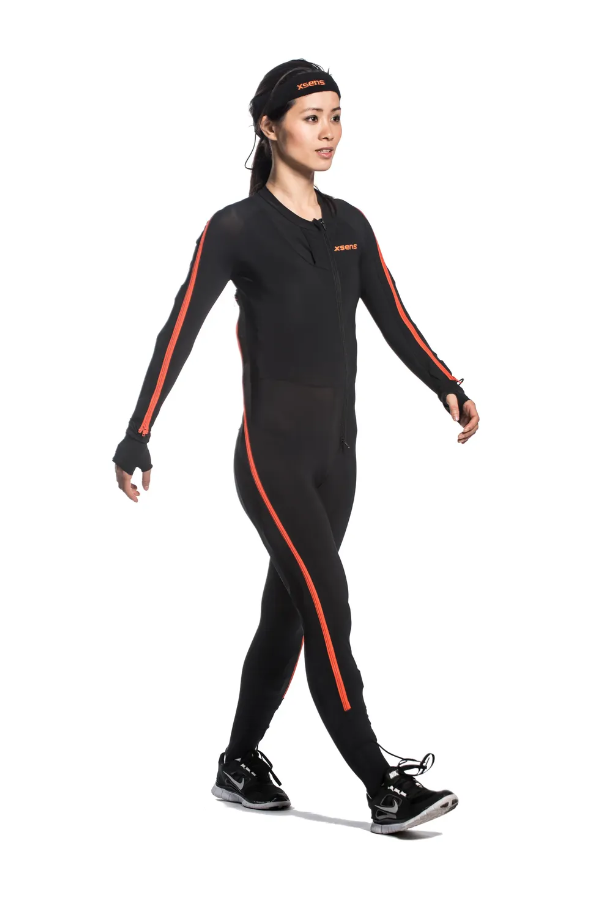

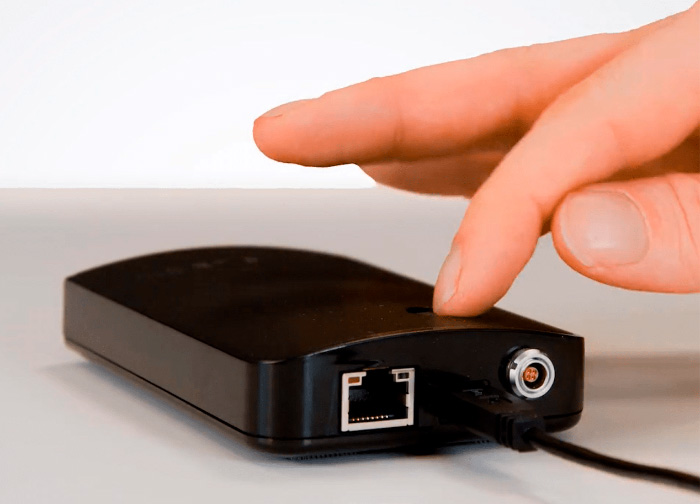

Подключи трекеры к Body Pack, надень костюм и застегни молнии. Body Pack должен оказаться на спине.
Закрепи трекеры на перчатках, головной повязке и стопах — эти датчики отвечают за мелкую моторику и общую устойчивость скелета.
Проверь, что все трекеры плотно зафиксированы и не болтаются на липучках. Люфт трекера даёт ошибку в ориентации сегмента тела.
Настройка сети

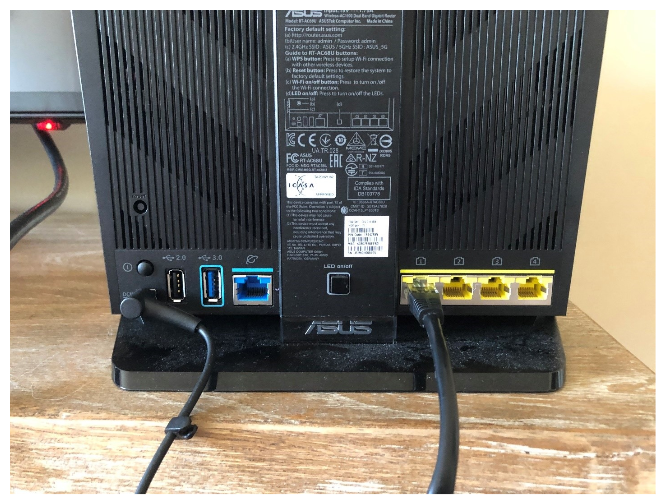

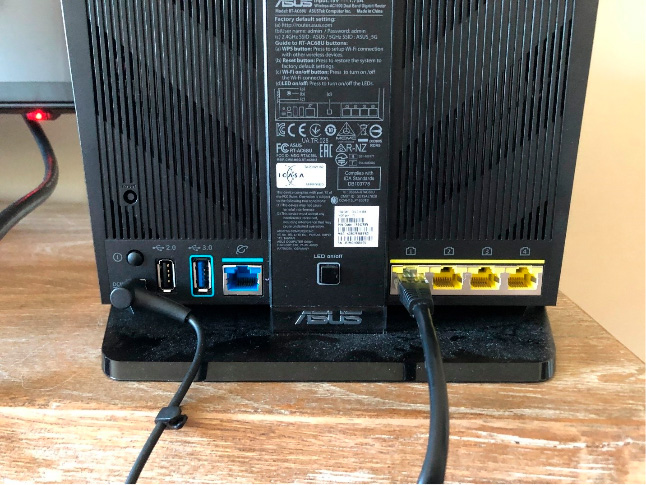

Подключи роутер Asus к компьютеру через Ethernet-кабель (используй переходник, если нужно). Прямое подключение по Wi-Fi не подходит — нужна стабильная проводная сеть.

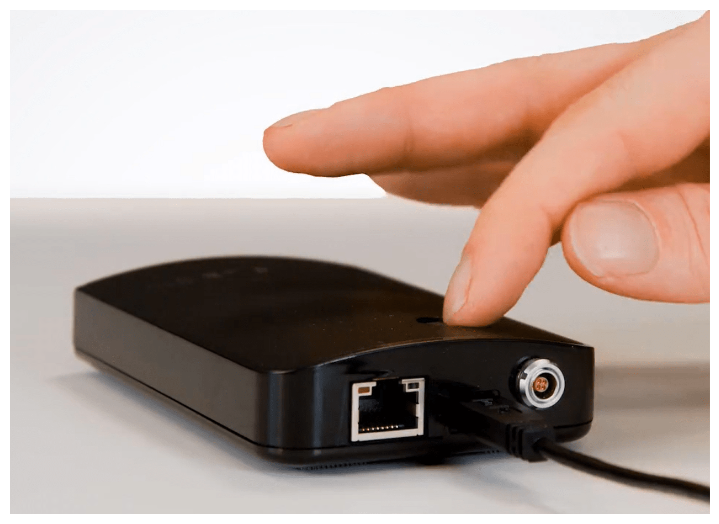

Включи Body Pack на костюме, чтобы он подключился к роутеру. Успешное подключение сопровождается звуковым сигналом.
В ПО MVN выбери File → Start Motion Capture. Убедись, что вокруг аватара появились зелёные сферы — это сигнал, что все трекеры видны и готовы к работе.
Если вокруг аватара есть красные сферы — соответствующие трекеры не видны. Проверь подключение к Body Pack и целостность липучек.
Калибровка

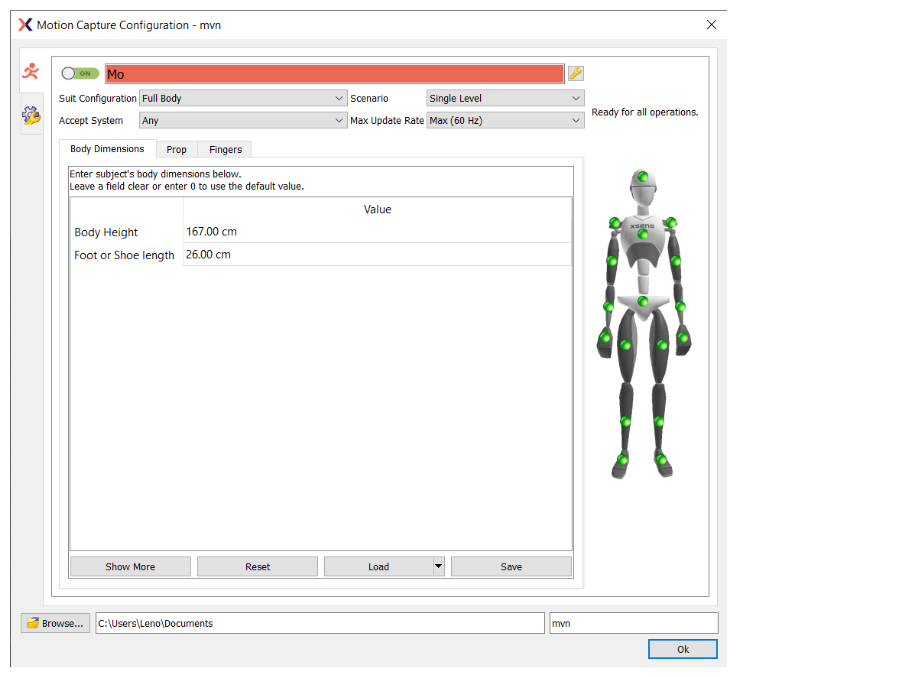

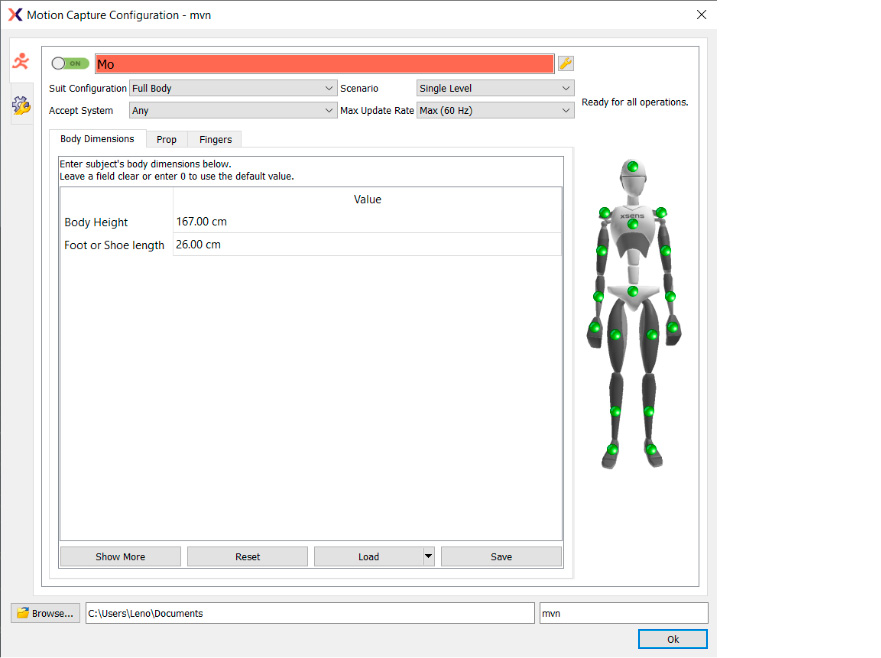

Измерь и введи в программе свой точный рост и длину стопы. Остальные антропометрические параметры MVN подберёт автоматически — доверься расчётам системы.
Выбери калибровку «Hands-off calibration» — этот режим оптимален для работы в одиночку. Встань в позу «N» (ноги на ширине плеч, руки в стороны — напоминает букву N).
Запусти процесс:
- 4 секунды — замри в позе «N», не двигаясь
- 15 секунд — двигайся естественно: сгибай руки, наклоняйся, поворачивай корпус. Избегай резких рывков.
- 30 секунд — пройди по комнате «восьмёркой» (траектория в виде цифры 8)
После завершения сохрани калибровку.
Выполняй калибровку в той же обуви, в которой будешь сниматься. Разная высота подошвы влияет на угол голеностопа и точность походки.
Съёмка и финал
Запись: Нажми красную кнопку в MVN, чтобы начать запись. Когда она закрутится — процесс идёт. Нажми снова, чтобы остановить.
Обработка: Все сырые файлы обязательно нужно «пересчитать». Используй функцию HD Reprocess для наилучшего качества: меню Tasks → Reprocess. Это устраняет шумы сенсоров и уточняет позиционирование.
Экспорт: Готовый файл экспортируй через File → Export в нужном формате:
- FBX — для импорта в Maya, Blender, Unreal Engine
- MVNX — для повторной обработки в MVN
- BVH, C3D и другие
Не пропускай шаг HD Reprocess. Без него анимация будет содержать заметные артефакты: «дрожание» костей, проскальзывание стоп и рывки в движении.
Следуя этому гайду, ты получишь чистые, готовые к использованию данные Motion Capture с минимальными затратами на постобработку.
